ماژول رابط جك محك

ماژول رابط جك پاركينگ محك

راهنماي استفاده از ماژول واسط جك پاركينگ

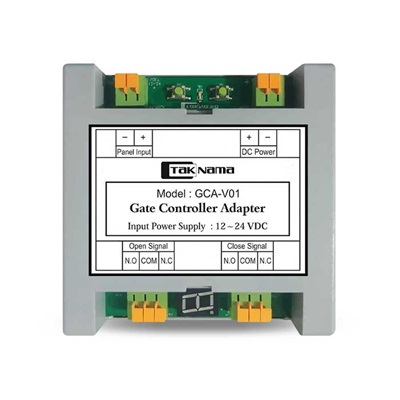

 ماژول رابط محك داراي يك ورودي سيگنال از طرف پنل تصويري ، يك ورودي منبع تغذيه و دو خروجي جهت اتصال به برد كنترلي جك پاركينگ است .

خروجي سمت راست براي فرمان بازكردن و خروجي سمت چپ براي فرمان بستن جك پاركينگ مي باشد .

◊ تنظيم خروجي هاي ماژول

در حالتي كه ماژول رابط جك روشن است ، با فشردن كليد سمت راست ، مدت زمان فرمان بازكردن و با فشردن كليد سمت چپ مدت زمان فرمان بستن جك پاركينگ روي نمايشگر نشان داده مي شود .

در صورت نگه داشتن هر يك از كليدهاي به مدت 6 ثانيه ،‌عدد روي نمايشگر شروع به چشمك زدن مي كند . در اين حالت با فشردن كليد به تعداد مورد نظر ،‌مي توان مدت زمان فعال بودن ( فرمان ) خروجي را تنظيم نمود .

اين زمان از 0 تا 9 قابل تنظيم مي باشد كه عدد 0 معادل نيم ثانيه ( 500 ميلي ثانيه ) و اعداد 1 تا 9 معادل 1تا 9 ثانيه است .

 به عنوان مثال نمايش عدد 2 روي نمايشگر به اين معني است كه خروجي مربوطه به مدت 2 ثانيه در حالت وصل باقي مي ماند . پس از 8 ثانيه ، ماژول به طور اتوماتيك ريست شده و تغييرات اعمال شده ذخيره مي گردد .

نكته : تنظيمات براي هر خروجي بايد به صورت جداگانه انجام شود.
